Ampatop Protecta (plus)
Telo di sottotetto
Telo di sottotetto per sollecitazioni normali secondo SIA 232/1 per tetti con fondo praticabile, con effetto tampone per l‘umidità.
- Aperto alla diffusione e comunque ermetico al vento
- Stampigliatura per favorire il taglio
- Tecnologia monolitica
- Ampatop Protecta plus: nastri adesivi integrati su entrambi i lati
Telo di sottotetto a tre strati estremamente resistente allo strappo per sollecitazioni normali secondo SIA 232/1 per tetti con fondo praticabile, con effetto tampone per l’umidità. Tecnologia monolitica
Per poter usufruire di 20 anni di garanzia occorre tra l‘altro registrare l’oggetto e i prodotti Ampack impiegati. Inostri prodotti devono inoltre essere utilizzati in sistema. Tutti i dettagli sono disponibili nelle nostre disposizioni generali di garanzia.
Telo di sottotetto per sollecitazioni normali
| No. articolo | Designazione | Dimensioni dei rotoli |
|---|---|---|
| 7640115533845 | Ampatop Protecta | 1,5 m × 50 m = 75 m2 |
| 7640115533869 | Ampatop Protecta plus nastri adesivi integrati su entrambi i lati | 1,5 m × 50 m = 75 m2 |
| 7640115537645 | Ampatop Protecta plus nastri adesivi integrati su entrambi i lati | 3,0 m × 30 m = 90 m2 |
| Caratteristica | Valore | Norme |
|---|---|---|
| Norma europea armonizzata | EN 13859-1:2014 | |
|
Massa per unità di area |
200 g/m2 |
EN 1849-2 |
|
Rettilineità |
< 75 mm/10 m |
EN 1848-2 |
|
Comportamento alla combustione |
E | EN 13 501-1 / EN ISO 11925-2 |
|
Resistenza alla penetrazione dell’acqua |
W1 | EN 1928 |
|
valore sD (Permeabilità al vapore acqueo) |
0,25 m | EN 1931 |
|
Larghezza della sovrapposizione |
10 cm | |
|
Resistenza alla temperatura |
-40 a +80 °C | |
|
Forza di trazione max. |
360 / 270 N/5 cm |
EN 12 311-2, senza supporto, EN 13 859-1, Appendice A , con supporto |
|
Allungamento longitudinale / trasversale |
60 / 75 % |
EN 12 311-2, senza supporto, EN 13 859-1, Appendice A , con supporto |
|
Resistenza allo strappo (chiodi) |
220 / 240 N |
EN 12 310-1, senza supporto EN 13 859-1, Appendice B , con supporto |
|
Stabilità dimensionale |
-2 % |
EN 1107-2 |
|
Comportamento alla piegatura a freddo (pieghevolezza) |
-40 °C | EN 1109 |
|
Resistenza alla penetrazione dell’aria (valore a) |
< 0,004 m3/m2 x h x 50 Pa |
|
| Tenuta alla pioggia battente | [TODO] translate to IT: approved | Test di tenuta all’acqua TU Berlino |
|
Esposizione alle intemperie |
3 mesi | |
|
Pendenza minima del tetto |
10° | |
|
SIA 232/1 |
Telo di sottotetto per sollecitazioni normali | SIA 232/1 |
| Difetti visibili | no | EN 1850-2 |
| Valori in base all’invecchiamento artificiale | ||
|
Forza di trazione max. |
345 / 242 N/5 cm |
EN 13859-1, appendice C, EN 1297, EN 1296 |
|
Allungamento longitudinale / trasversale |
345 / 242 N/5 cm |
EN 13859-1, appendice C, EN 1297, EN 1296 |
|
Resistenza alla penetrazione dell’acqua |
W1 | EN 13859-1, appendice C, EN 1297, EN 1296 |
Schede tecniche
|
Scheda tecnica: Ampatop Protecta (plus) | Scheda tecnica: Ampatop Protecta (plus), telo di sottotetto |
Dichiarazioni delle prestazioni
|
|
Dichiarazione delle prestazioni: Ampatop Protecta plus | Dichiarazione delle prestazioni: Ampatop Protecta plus 1,5 x 50m, telo di sottotetto, nastri adesivi integrati su entrambi i lati |
|
|
Dichiarazione delle prestazioni: Ampatop Protecta | Dichiarazione delle prestazioni: Ampatop Protecta 1,5 x 50m, telo di sottotetto |
|
|
Dichiarazione delle prestazioni: Ampatop Protecta plus | Dichiarazione delle prestazioni: Ampatop Protecta plus 3,0 x 50m, telo di sottotetto, nastri adesivi integrati su entrambi i lati |
Testi capitolato
|
|
Testo capitolato: Ampatop Protecta (plus) | Testo capitolato: Ampatop Protecta (plus), telo di sottotetto |
Fogli illustrativi
|
|
Foglio illustrativo: Ampatop Protecta plus | Foglio illustrativo: Ampatop Protecta plus 1,5 x 50m, telo di sottotetto, nastri adesivi integrati su entrambi i lati |
|
|
Foglio illustrativo: Ampatop Protecta | Foglio illustrativo: Ampatop Protecta 1,5 x 50m, telo di sottotetto |
|
|
Foglio illustrativo: Ampatop Protecta plus | Foglio illustrativo: Ampatop Protecta plus 3,0 x 50m, telo di sottotetto, nastri adesivi integrati su entrambi i lati |
Foto del prodotto
|
Foto del prodotto: Ampatop Protecta (plus) | Foto del prodotto: Ampatop Protecta (plus), telo di sottotetto |
Foto dell’applicazione
|
|
Foto dell’applicazione: Ampatop Protecta (plus) | Foto dell’applicazione: Ampatop Protecta (plus), telo di sottotetto |
|
|
Foto dell’applicazione: Ampatop Protecta (plus) | Foto dell’applicazione: Ampatop Protecta (plus), telo di sottotetto |
|
|
Foto dell’applicazione: Ampatop Protecta (plus) | Foto dell’applicazione: Ampatop Protecta (plus), telo di sottotetto |

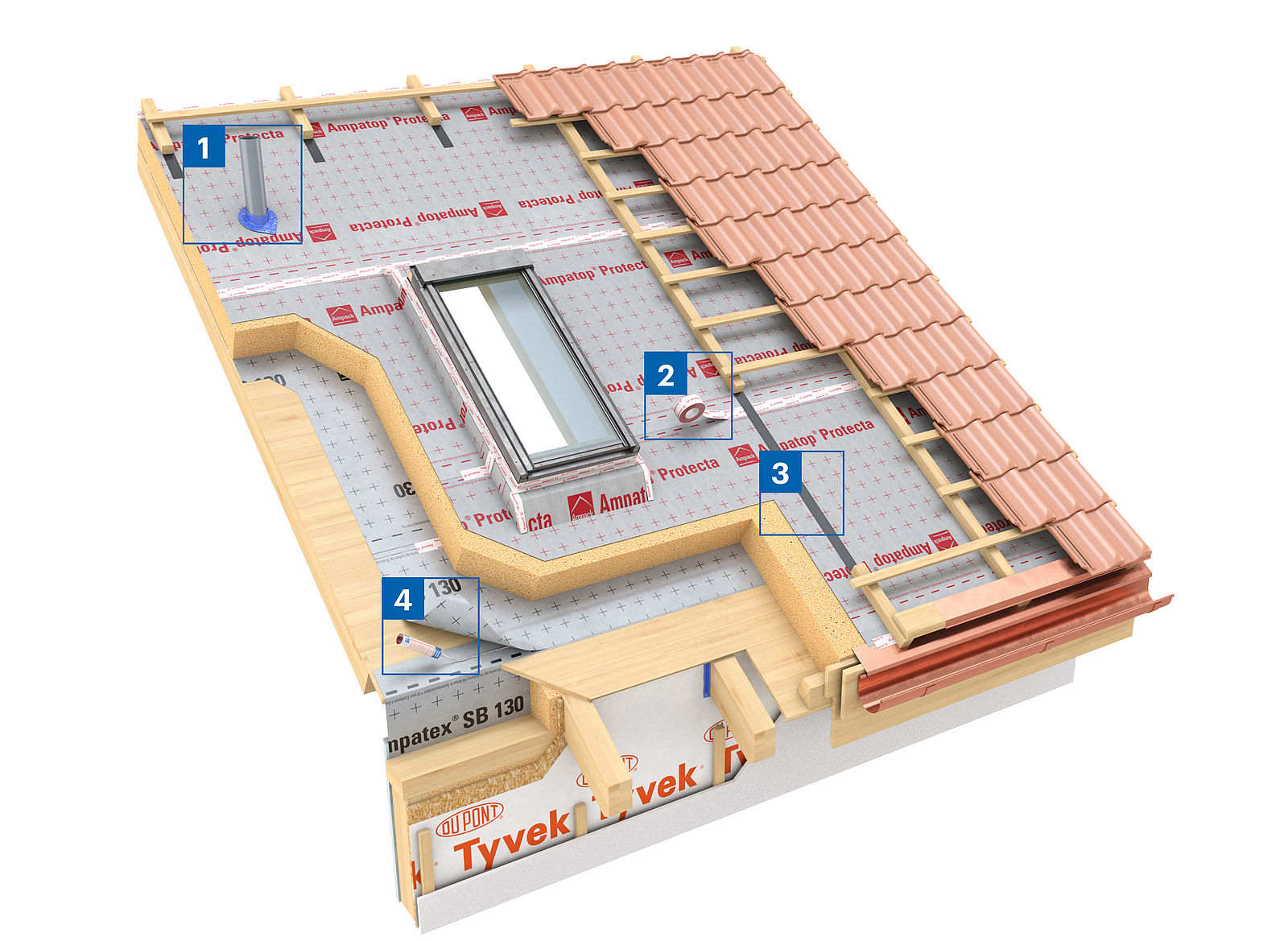

Posate Ampatop Protecta parallelamente al colmo sulla struttura portante esistente o sull'assito con sovrapposizioni di 10 cm. Fissate i bordi in modo nascosto mediante chiodi a testa larga o graffe. Incollate le sovrapposizioni con nastri integrati o nastro adesivo Ampacoll XT 60 mm rendendole impermeabili alla pioggia e al vento. Fregate in modo sufficiente le parti incollate. Incollate anche le sovrapposizioni trasversali di 10 cm applicando Ampacoll Superfix o Ampacoll XT 60 mm. Inchiodate i controlistoni con l'ausilio delle guarnizioni per chiodi Ampacoll ND o Ampacoll ND.Band / ND Duo. Fissate in modo permanente con Ampacoll Superfix e, se necessario, anche meccanicamente, i raccordi a scossaline e ai risvolti in corrispondenza di canne fumarie, lucernari e alti elementi sul tetto.
Le zone attorno agli elementi passanti, quali canali di ventilazione, tubi di aerazione, ecc. vanno sigillate con il nastro alla gomma butilica Ampacoll BK 535. Prima della posa del nastro alla gomma butilica Ampacoll BK i supporti porosi, polverosi e ricoperti con nontessuto vanno trattati preventivamente con Ampacoll Primax o Ampacoll Airmax.
Nota
Dopo la posa assicurate i teli mediante i controlistoni (pericolo di stratempo). Se le guarnizioni per chiodi sono incollate direttamente sul telo, l’impermeabilità viene aumentata grazie al loro strato di colla. L’impermeabilità delle zone di fissaggio dei listoni sarà migliore se vengono utilizzate delle viti al posto dei chiodi. I teli e le superfici da incollare devono essere puliti e perfettamente asciutti. Non camminate inutilmente sui teli di sottotetto posati, spostatevi con precauzione e proteggete le zone particolarmente sollecitate (aperture d’uscita, ecc.). Certi tipi di sostanze chimiche, i prodotti vernicianti per il legno e le materie alcaline possono ridurre la resistenza al passaggio d’acqua. Evitate queste situazioni e, in caso di dubbio, contattateci.
